製品情報
Product information
一体型 13.56MHzリーダライタ - RX4100/RX5100
特徴
LAN対応
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- RX4100/RX5100 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX4100:RX-TPICタグ RX5100:ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓
- 機能
- LED、ブザー
- ホストI/F
- TCP/IP (RJ-45)
- 電源・電圧
- DC5V (専用ACアダプター)
- 動作時消費電流
- MAX 300mA
- 質量
- 250g
- 外形寸法
- 120x150x33mm
- 交信距離
- COBタグ ～20mm カード(*2) ～30mm
- オプション
- RS-232C/USB
- 付属品
- ACアダプター
- *1:要相談
- *2:RX-TP
13.56MHz 超小型モジュール - RX47A11(RX47X11)
特徴
超小型
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX-TPICタグ ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓
- 機能
- LED
- ホストI/F
- TTL
- 電源・電圧
- DC5V
- 動作時消費電流
- MAX 150mA
- 質量
- 3g(*2)
- 外形寸法
- モジュール:30x25mm デモ本体BOX:50x75x20mm デモIF-BOX:120x60x25mm
- 交信距離
- RXTP3カード ～15mm RXTP4タグ/COBTAG ～10mm 15693カード/ラベル大(*3) ～20mm 15693ラベル小(*3) ～10mm
- オプション
- I/Fボード型番 RS-232C:RZ47X11-EP00 USB:RZ47X11-EP11 LAN:RZ47X11-EP22
- 付属品
- デモキット付属品:IF基盤、接続用ケーブル、ACアダプター デモソフト、ケース、サンプルタグ
- *1:要相談
- *2:本体基盤のみ
- *3:I-Code SLI
13.56MHz 4chモジュール - RX47X21
特徴
マルチアプリケーション対応型
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX-TPICタグ ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓 3ch 外付け対応可能(*4)
- 機能
- LED、ブザー
- ホストI/F
- TTL/RS-232C/USB(*4)
- 電源・電圧
- DC5V or USBバスパワー
- 動作時消費電流
- MAX 150mA
- 質量
- 9g(*2)
- 外形寸法
- 72x42mm
- 交信距離
- RXTP3カード ～30mm RXTP4タグ/COBTAG ～15mm 15693カード/ラベル大(*3) ～50mm 15693ラベル小(*3) ～30mm
- オプション
- 外付けアンテナ外形: 20x60mm 40x40mm
- 付属品
- デモキット付属品: USBケーブル、デモソフト、 ケース、サンプルタグ
- *1:要相談
- *2:本体基盤のみ
- *3:I-Code SLI
- *4:RX47A21 アンテナ＋I/F仕様と型番
| 内臓1ch | 内臓1ch＋外付け3ch | |
| TTL | RX47A21 | RX47A41 |
| RS-232C | RX47221 | RX47241 |
| USB | RX47U21 | RX47U41 |
13.56MHz NFC-TPリーダライタモジュール - YRMER110
特徴
RXTP(YRSCオリジナル)＆NFC兼用マルチリーダライタ
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- －
- 対応RFID
- RX-TPICタグ ISO/IEC15693準拠品
- 対応アンテナ
- Φ84mm
- 機能
- －
- ホストI/F
- CFカードI/F
- 電源・電圧
- DC5V
- 動作時消費電流
- MAX 150mA
- 質量
- 20g
- 外形寸法
- 42x55x8mm
- 交信距離
- RXTP3カード ～70mm 15693カード ～80mm
- オプション
- 推奨PDA シャープ製:RZ-1501A RZ-1502A(バーコード)
- 付属品
- －
- *RX46X00には、ソフエル株式会社殿の特許を使用しています。(動作温度:0～50℃ 動作湿度:20～80％)
コイン型タグ - RX4100/RX5100
特徴
優れた耐熱・耐環境性
- サイズ
- Φ30x2.7mm (MAX)/Φ18x2.7mm (MAX)
- 重さ
- 2g/1.4g
- 保存温度
- -10～150℃
- 動作温度
- 0～70℃
カード(RX-TP) - NN73100B-TMD33/34
特徴
ISO規格カード/印刷可能
- サイズ
- 85.6x54x0.76mm
- 重さ
- 5.4g
- 保存温度
- -10～50℃
- 動作温度
- 0～50℃
COBタグ - NN73100B-TMD21
特徴
低価格/小型・薄型
- サイズ
- 39x10x0.6mm
- 重さ
- 0.3g
- 保存温度
- 0～50℃
- 動作温度
- 0～50℃
WCSPタグ - NN731002-TMD21
特徴
小型・低価格/接触端子付き
- サイズ
- 40x16x1.6mm
- 重さ
- 0.3g
- 保存温度
- -10～50℃
- 動作温度
- 0～50℃
WCSPタグ - NN731002-TMD22
特徴
超小型・薄型
- サイズ
- 13x12x1.6mm
- 重さ
- 0.3g
- 保存温度
- -10～50℃
- 動作温度
- 0～50℃
125kHz モジュール - RX2101
特徴
125kHz モジュール型
- 周波数
- 送信:125kHz/117.65kHz 受信:62.5kHz
- 変調方式
- 送信:FSK 受信:ASK
- データ転送速度
- 2kbps/4kbps
- アンチコリジョン
- 対応
- 対応RFID
- RX-3S
- 対応アンテナ
- 1ch
- 機能
- －
- ホストI/F
- RS-232C
- 電源・電圧
- DC5V
- 動作時消費電流
- 120mA
- 質量
- －
- 外形寸法
- 90x60x10mm
- 交信距離
- LEDタグ ～20mm 30φコインタグ ～40mm
- オプション
- アンテナ外形:50x15mm
- 付属品
- －
一体型 13.56MHzリーダライタ - RX4100/RX5100
特徴
LAN対応型
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- RX4100/RX5100 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX4100:RX-TPICタグ RX5100:ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓
- 機能
- LED、ブザー
- ホストI/F
- TCP/IP (RJ-45)
- 電源・電圧
- DC5V (専用ACアダプター)
- 動作時消費電流
- MAX 300mA
- 質量
- 250g
- 外形寸法
- 120x150x33mm
- 交信距離
- COBタグ ～20mm カード(*2) ～30mm
- オプション
- RS-232C/USB
- 付属品
- ACアダプター
- *1:要相談
- *2:RX-TP
13.56MHz 超小型モジュール - RX47A11(RX47X11)
特徴
極小型
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX-TPICタグ ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓
- 機能
- LED
- ホストI/F
- TTL
- 電源・電圧
- DC5V
- 動作時消費電流
- MAX 150mA
- 質量
- 3g(*2)
- 外形寸法
- モジュール:30x25mm デモ本体BOX:50x75x20mm デモIF-BOX:120x60x25mm
- 交信距離
- RXTP3カード ～15mm RXTP4タグ/COBTAG ～10mm 15693カード/ラベル大(*3) ～20mm 15693ラベル小(*3) ～10mm
- オプション
- I/Fボード型番 RS-232C:RZ47X11-EP00 USB:RZ47X11-EP11 LAN:RZ47X11-EP22
- 付属品
- デモキット付属品:IF基盤、接続用ケーブル、ACアダプター デモソフト、ケース、サンプルタグ
13.56MHz 4chモジュール - RX47X21
特徴
マルチアプリケーション対応型
- 周波数
- 13.56MHz
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送速度
- 送信時:106kbps/26.48kbps 受信時:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RX-TP3/TP4 ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓 3ch 外付け対応可能(*4)
- 機能
- LED、ブザー
- ホストI/F
- TTL/RS-232C/USB(*4)
- 電源・電圧
- DC5V or USBバスパワー
- 動作時消費電流
- MAX 150mA
- 質量
- 9g(*2)
- 外形寸法
- 72x42mm
- 交信距離
- RXTP3カード ～30mm RXTP4タグ/COBTAG ～15mm 15693カード/ラベル大(*3) ～50mm 15693ラベル小(*3) ～30mm
- オプション
- 外付けアンテナ外形: 20x60mm 40x40mm
- 付属品
- デモキット付属品: USBケーブル、デモソフト、 ケース、サンプルタグ
RXTP超小型モジュールデモキット - RX47X11
特徴
- 極小サイズのRWコントローラとアンテナの一体型モジュールで小型製品への組込み易さをアップ
- ホストI/F(RS-232C/USB/LAN)検証をデモI/F-BOXでサポート
- RXTPタグと15693準拠タグの自動認識機能検証可能
構成物
- モジュール本体 (1)
- デモI/F-BOX (1)
- 専用接続ケーブル (1)
- USBケーブル (1)
- ACアダプタ (1)
- デモソフト[.exe] (1)
- 取扱い説明書 (1)
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送方式
- 送信:106kbps/26.48kbps 受信:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RXTPICタグ (オリジナル)、ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓
- ホストI/F
- RS-232C/USB/LAN (切替用I/F-BOX) (*2)
- 電源・電圧
- DC5V (切替用デモI/F-BOX)
- 動作時消費電流
- MAX 150mA (モジュール単体)
- 外形寸法モジュール
- 30x25mm
- 外形寸法デモI/F-BOX
- 120x60x25mm
- *1:要相談
- *2:リーダライタ⇔IF-BOX間はUART(TTL固定)
RXTP4chモジュールデモキット - RX47U21
特徴
- 名刺サイズのRWコントローラとアンテナの一体型モジュールでコンパクトなRWの実現と装置への組込み易さを実現
- 3ch外付けアンテナ追加で最大4chまでコントロール可能
- RXTPタグと15693準拠タグの自動認識機能検証可能
【構成物】
- モジュール本体 (1)
- 外付けアンテナ (3)
- 専用USBケーブル (1)
- アンテナケーブル (3)
- デモソフト[.exe] (1)
- 取扱い説明書 (1)
- 変調方式
- 送信:ASK 受信:BPSK/ASK
- データ転送方式
- 送信:106kbps/26.48kbps 受信:106kbps/6.62(26.48)kbps
- アンチコリジョン
- 対応(*1)
- 対応RFID
- RXTPICタグ (オリジナル)、ISO/IEC15693準拠品
- 対応アンテナ
- 1ch アンテナ内臓 ＋ 3ch外付けアンテナ
- ホストI/F
- USB (量産時はTTL/RS-232C/USBから選択)
- 電源・電圧
- USBバスパワー
- 動作時消費電流
- MAX 150mA (モジュール単体)
- 外形寸法モジュール
- 72x42mm
- 外付けアンテナ
- 20x60mm/40x40mm
- 外付けアンテナケーブル長 25cm/44cm
- *1:要相談
LEDタグ - RW2-TMD23
特徴
- RX2Sチップ内蔵
- 無電源にてLED点灯を実現
- 薄型タグを実現
- 指向性アンテナでタグの狭間隔配置使用を実現
- 高度な検索システムの実現をサポート可能
- 固定アンテナ・ハンディ機・専用フォルダ・アンテナ組込み書架等の開発サポート可能
応用分野
- ファイル管理システム
- 書類管理システム
- 個体管理システム
- 工程管理システム、etc.
- サイズ
- 50x20x3.3mm
- 重さ
- 3.5g
- LED数
- 1個
- LED色
- 1赤
- メモリサイズ
- 128バイト (10万回書込み保証)
- 通信距離
- ≦ 30mm(*アンテナ及び使用環境で異なります)
- 動作温度
- 0℃～50℃
- 対応リーダライタ
- RX31230(4ch)、RX2101(モジュール)
コイン型タグ
特徴
- 優れた耐熱・耐環境性
- サイズ
- Φ30x2.7mm (MAX)/Φ18x2.7mm (MAX)
- 重さ
- 2g/1.4g
- 保存温度
- -10～150℃
- 動作温度
- 0～70℃
125kHz リーダライタ - RX31230
特徴
- ハイパフォーマンス型
- 周波数
- 送信:125kHz/117.65kHz 受信:62.5kHz
- 変調方式
- 送信:FSK 受信:PSK/ASK
- データ転送速度
- 2kbps/4kbps
- アンチコリジョン
- 対応
- 対応RFID
- RX-2S/3S
- 対応アンテナ
- RX2100-A001 標準1ch (MAX 4ch:オプション)
- 機能
- LED、ブザー
- ホストI/F
- RS-232C (/USB /LAN)
- 電源・電圧
- AC100V
- 動作時消費電流
- 300mA (1ch対応時)
- 質量
- 815g＋780g (1ch対応時)
- 外形寸法
- (1ch対応時) WR:270x220x82mm アンテナ:270x220x50mm
- 交信距離
- LEDタグ ～50mm 30φコインタグ ～80mm
- オプション
- 4ch対応ボード CPU拡張ボード 通信用プロトコル仕様書
- 付属品
- AC電源ケーブル、RS232Cケーブル デモソフト、サンプルタグ
RX2Sスターターキット - RX2100
特徴
- RX2S/3Sチップ内蔵タグ専用
- RX2S/3Sチップのソフト開発用として使用可能
- CPU搭載により高セキュリティを実現
- マルチリード(アンチコリジョン)機能
- 通信エリア内にある複数のタグを同時に認識可能
- RWコントローラ(本体)とアンテナの分離型
- カスタマーサイドで独自のアンテナ開発が可能
構成物
- RWコントローラ (1)
- アンテナ (1)
- アンテナケーブル 165cm (1)
- RS-232Cケーブル (1)
- AC電源ケーブル (1)
- デモソフト[.exe] (1)
- 取扱い説明書 (1)
- デモサンプル
- 搬送周波数
- 送信:125kHz/177.65kHz 受信:62.5kHz
- 変調方式
- 送信:FSK 受信:PSK
- データ転送方式
- 4kbps
- アンチコリジョン
- 対応
- 対応RFID
- RX2S/3S (オリジナル)
- ホストI/F
- RS-232C
- 電源・電圧
- AC100V
- 動作時消費電流
- MAX 20W
- RW本体
- 270x220x82mm / 815g（外形寸法/ 重量）
- アンテナ
- 270x220x50mm / 780g（外形寸法/ 重量）

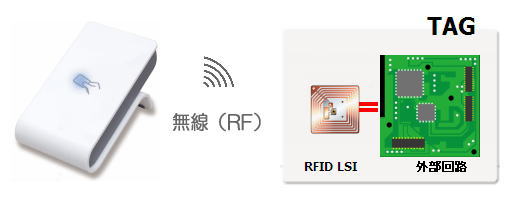

I/Oアプリケーション - DUAL INTERFACE(RF/接触)LSIを使用しアプリケーションに対応
125KHz帯(RX3S)
- 接触部通信方式 I2C
- 接触部通信速度 100Kbps
- 外部回路用電源供給 2.3V
- リーダライタからのダイレクトアクセス
13.56MHz(RXTP7)
- 接触部通信方式 I2C
- 接触部通信速度 100Kbps
- リーダライタからのダイレクトアクセス
